СУБД Ingres проектировалась в расчете на использование в среде ОС UNIX. Эта система играла роль своего рода виртуальной машины. Ориентация на использование UNIX наложила существенный отпечаток на общую организацию Ingres, на статическую и динамическую структуру СУБД.
Прежде всего, все базы данных, обслуживаемые СУБД Ingres на данном UNIX-компьютере, хранятся в одном поддереве файловой системы. Каждой базе данных соответствует отдельный справочник, каждое отношение базы данных (включая служебные отношения) хранится в отдельном файле ОС UNIX. Защита программных компонентов системы от несанкционированного выполнения и баз данных от несанкционированного доступа основывается главным образом на общем механизме защиты файлов ОС UNIX. При установке СУБД Ingres автоматически заводится специальный "пользователь" ОС UNIX с именем Ingres, от имени которого работают все системные процессы Ingres, и только ему разрешается запускать эти системные процессы и обращаться к файлам баз данных. Более точное управление доступом берет на себя Ingres.
Существуют две возможности вызова Ingres - в интерактивном режиме командой языка Shell или из прикладной программы, написанной на языке EQUEL и преобразованной прекомпилятором языка EQUEL к программе на языке Си. В первом случае создается следующая структура процессов:
Во втором случае структура процессов выглядит следующим образом:
Процесс 1 - это интерактивный терминальный монитор, позволяющий пользователю формулировать, редактировать и выполнять наборы команд Ingres (операторов языка QUEL).
В процессе 2 выполняется лексический и синтаксический анализ операторов QUEL, модификация операторов с целью обеспечения целостности баз данных, контроля доступа, подстановки представлений, а также синхронизация параллельного доступа к базе данных.
Процесс 3 является ответственным за выполнение операторов выборки, занесения и удаления кортежей. В нем выполняется оптимизация запросов на основе техники декомпозиции сложных запросов. Кроме того, для операторов модификации кортежей производится предварительная выборка модифицируемых кортежей и подготовка их новых образов для реального выполнения модификации в процессе 4.
Наконец, в процессе 4 выполняются так называемые команды-утилиты - создания и уничтожения отношений, индексов и т.д., а также упомянутая отложенная модификация кортежей.

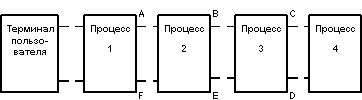

Процессы связаны программными каналами (pipes) ОС UNIX. Прямая информация при обработке операторов передается по каналам A, B и C. Результаты, включая сообщения об ошибках, передаются по обратным каналам D, E и F. Процессы работают строго синхронно: после посылки прямого сообщения каждый процесс дожидается получения ответного сообщения, а после посылки ответного сообщения - ждет получения очередного прямого.
Как видно, динамическая структура системы примерно одинакова в случаях интерактивного использования системы и в случае обращения к системе из прикладной программы. В последнем случае по естественным причинам отсутствует лишь процесс 1, осуществляющий функции терминального монитора.
Следует отметить, что на описанную структуру оказал большое влияние тот факт, что первый вариант Ingres реализовывался для 16-разрядных компьютеров, в которых размер виртуальной памяти процесса был весьма ограничен. Поскольку процессы системы функционировали синхронно, принципиальной выгоды от наличия нескольких процессов не было. Но подход к разбиению системы на несколько процессов позволил выработать разумную статическую структуризацию системы, в ряде компонентов которой не используются общие данные. Кроме того, с развитием системы стали использоваться и реальные возможности распараллеливания.
