DDR2 SDRAM (англ. double-data-rate two synchronous dynamic random access memory — синхронная динамическая память с произвольным доступом и удвоенной скоростью передачи данных, второе поколение) — это тип оперативной памяти используемой в вычислительной технике в качестве оперативной и видеопамяти. Пришла на смену памяти DDR SDRAM.

[править] Описание

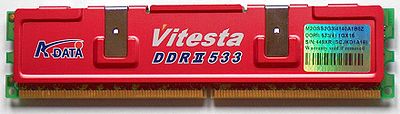

Модуль памяти 1 ГБ DDR2-533 с радиатором

Как и DDR SDRAM, DDR2 SDRAM использует передачу данных по обоим срезам тактового сигнала, за счёт чего при такой же частоте шины памяти, как и в обычной SDRAM, можно фактически удвоить скорость передачи данных (например, при работе DDR2 на частоте 100 МГц эквивалентная эффективная частота для SDRAM получается 200 МГц). Основное отличие DDR2 от DDR — вдвое большая частота работы шины, по которой данные передаются в буфер микросхемы памяти. При этом, чтобы обеспечить необходимый поток данных, передача на шину осуществляется из четырёх мест одновременно. Итоговые задержки оказываются выше, чем для DDR.

Внешнее отличие модулей памяти DDR2 от DDR - 240 контактов (по 120 с каждой стороны)

Микросхемы памяти DDR2 производятся в новом корпусе типа BGA (FBGA).
Напряжение питания микросхем: 1,8 В
Потребляемая мощность: 247 мВт
Интерфейс ввода-вывода: SSTL_18
Burst Length: 4/8
Prefetch Size: 4-bit
Новые функции: ODT, OCD Calibration, Posted CAS, AL (Additive Latency)

[править] Совместимость

DDR2 не является обратно совместимой с DDR, поэтому ключ на модулях DDR2 расположен в другом месте по сравнению с DDR и вставить модуль DDR2 в разъём DDR, не повредив последний (или первый), невозможно.
Существуют переходники для установки модулей DDR2 в слоты DDR ^[1], но их можно рассматривать скорее как технологический курьез. Дело в том, что для функционирования такого переходника необходим контроллер памяти, обладающий способностью работать как с памятью типа DDR, так и DDR2 — например, Intel 915 Express.

[править] Технические стандарты

[править] Микросхемы

[править] Модули

Для использования в ПК, DDR2 RAM поставляется в модулях DIMM с 240 контактами и одним ключом (прорезью в полосе контактов). DIMM’ы различаются по максимальной скорости передачи данных (часто называемой пропускной способностью)

Быстрейшей серийно выпускаемой памятью DDR2 является Team Xtreem PC2-10400, которая, однако, имеет большие задержки - 6-6-6-х и повышенное напряжение питания - 2.35-2.45 В. Для таймингов 5-5-5-х, по-видимому, быстрейшими серийными модулями являются PC2-9600, а для 4-4-4-х - PC2-8888 производства Corsair и Geil Ultra Plus PC2-9280. Существуют также модули с наименьшими задержками, CL3, со значительно меньшей скоростью работы. Самыми быстрыми из них являются PC-6400.^{[источник не указан 351 день]}

Помимо разделения по пропускной способности и ёмкости, модули делятся по:

• наличию кода коррекции ошибок. Обозначаются символами ECC, например так: PC2-6400 ECC;
• наличию специализированной микросхемы страничной адресации — register. «Обычные» модули обозначаются как "non-registered" или "unbuffered". Буферированные модули — "registered" — значительно уменьшают нагрузку на командно-адресные сигнальные линии, что в результате позволяет использовать до 36 микросхем памяти на модуль и создавать модули повышенной емкости, которые обычно применяются в серверах и рабочих станциях. Практически все выпускающиеся сейчас модули DDR2 Reg также оснащены ECC.
• наличию микросхемы AMB (Advanced Memory Buffer). Такие модули называются полностью буферированными (fully buffered), обозначаются буквами F или FB и имеют другое расположение ключа на модуле. Это дальнейшее развитие идеи registered модулей — Advanced Memory Buffer осуществляет буферизацию не только сигналов адреса, но и данных, и использует последовательную шину к контроллеру памяти вместо параллельной. Эти модули нельзя устанавливать в материнские платы, разработанные для других типов памяти, и положение ключа этому препятствует.


Как правило, даже если контроллер памяти поддерживает registered модули, модули разных типов (registered и unbuffered) не могут работать совместно на одном канале.

Преимущества по сравнению с DDR

• Более высокая полоса пропускания
• Как правило, меньшее энергопотребление
• Улучшенная конструкция, способствующая охлаждению

Недостатки по сравнению с DDR

• Обычно более высокая CAS-латентность (от 3 до 6)
• Итоговые задержки оказываются выше

DDR2 постепенно вытесняется DDR3.
