DDR3 SDRAM

[править]

типы DRAM памяти

FPM RAM EDO RAM Burst EDO RAM SDRAM DDR SDRAM DDR2 SDRAM DDR3 SDRAM Rambus RAM QDR SDRAM VRAM WRAM SGRAM GDDR2 GDDR3 GDDR4 GDDR5

DDR3 SDRAM (англ. double-data-rate three synchronous dynamic random access memory — синхронная динамическая память с произвольным доступом и удвоенной скоростью передачи данных, третье поколение) — это тип оперативной памяти, используемой в вычислительной технике в качестве оперативной и видео- памяти. Пришла на смену памяти типа DDR2 SDRAM.

У DDR3 уменьшено на 40 % потребление энергии по сравнению с модулями DDR2, что обусловлено пониженным (1,5 В, по сравнению с 1,8 В для DDR2 и 2,5 В для DDR) напряжением питания ячеек памяти. Снижение напряжения питания достигается за счёт использования 90-нм (вначале, в дальнейшем 65-, 50-, 40-нм) техпроцесса при производстве микросхем и применения транзисторов с двойным затвором Dual-gate (что способствует снижению токов утечки).

Микросхемы памяти DDR3 производятся исключительно в корпусах типа BGA.

Содержание [убрать] 1 Совместимость 2 Спецификации стандартов 3 Возможности 3.1 Возможности микросхем DDR3 SDRAM 3.2 Возможности модулей DIMM DDR3 4 Преимущества и недостатки 4.1 Преимущества по сравнению с DDR2 4.2 Недостатки по сравнению с DDR2 5 См. также 6 Производители 7 Литература 8 Ссылки

[править] Совместимость

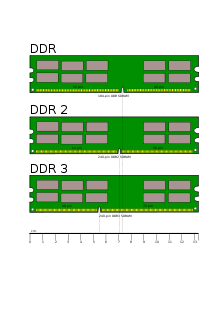

Модули DIMM с памятью DDR3, имеющие 240 контактов, не совместимы с модулями памяти DDR2 электрически и механически. Ключ расположен в другом месте, поэтому модули DDR3 не могут быть установлены в слоты DDR2, сделано это с целью предотвращения ошибочной установки одних модулей вместо других и их возможного повреждения вследствие несовпадения электрических параметров.
В переходный период производители выпускали материнские платы, которые поддерживали установку и модулей DDR2, и DDR3, имея соответствующие разъёмы (слоты) под каждый из двух типов, но одновременная работа модулей разных типов не допускалась.

[править] Спецификации стандартов

Стандартное название	Частота памяти	Время цикла	Частота шины	Эффективная частота	Название модуля	Пиковая скорость передачи данных
DDR3-800	100 МГц	10.00 нс	400 МГц	800 МГц	PC3-6400	6400 МБ/с
DDR3-1066	133 МГц	7.50 нс	533 МГц	1066 МГц	PC3-8500	8533 МБ/с
DDR3-1333	166 МГц	6.00 нс	667 МГц	1333 МГц	PC3-10600	10667 МБ/с
DDR3-1600	200 МГц	5.00 нс	800 МГц	1600 МГц	PC3-12800	12800 МБ/с
DDR3-1800	225 МГц	4.44 нс	900 МГц	1800 МГц	PC3-14400	14400 МБ/с
DDR3-2000	250 МГц	4.00 нс	1000 МГц	2000 МГц	PC3-16000	16000 МБ/с
DDR3-2133	266 МГц	3.75 нс	1066 МГц	2133 МГц	PC3-17000	17066 МБ/с
DDR3-2200	275 МГц	3.64 нс	1100 МГц	2200 МГц	PC3-17600	17600 МБ/с
DDR3-2400	300 МГц	3.33 нс	1200 МГц	2400 МГц	PC3-19200	19200 МБ/с

[править] Возможности

[править] Возможности микросхем DDR3 SDRAM

• Предвыборка 8 бит
• Функция асинхронного сброса с отдельным контактом
• Поддержка компенсации времени готовности на системном уровне
• Зеркальное расположение контактов, удобное для сборки модулей
• Выполнение CAS Write Latency за такт
• Встроенная терминация данных
• Встроенная калибровка ввода/вывода (мониторинг времени готовности и корректировка уровней)
• Автоматическая калибровка шины данных

[править] Возможности модулей DIMM DDR3

• Последовательная топология управляющей шины (управление, команды, адреса) с внутримодульной терминацией
• Высокоточные резисторы в цепях калибровки

[править] Преимущества и недостатки

[править] Преимущества по сравнению с DDR2

• Более высокая пропускная способность (до 19200 МБ/с)
• Сниженное тепловыделение (результат уменьшения напряжения питания)
• Меньшее энергопотреблениие и улучшенное энергосбережение

[править] Недостатки по сравнению с DDR2

• Более высокая CAS-латентность (+компенсируется большей пропускной способностью)

[править] См. также

• DDR2 SDRAM
• Двухканальный режим
• Трёхканальный режим
• DDR4 SDRAM
